DIY : Pédale FS3X
J'ai passé une partie de la soirée à économiser 30€, je m'explique :
Heureux possesseur d'un JamMan de Digitech, j'avais l'intention d'acheter une pédale optionnelle FS3X pour contrôler d'avantage la machine.
Après quelque recherche on ze net, j'ai trouvé ce schéma :
Pour deux diodes et trois interrupteurs je trouvais ca cher de payer 50€ (plus les fraits de port), donc je me suis dis, allez, je le fais moi même...
Direction Radio Electronique Rennaise, un petit magasin d'électronique musicale ou j'ai acheté 3 interrupteurs "fugitif" à 6€ pièce et deux diodes de redressement à 10 centimes pièce...
Une boite de maquereau pour le boitier et hop c'est parti...
Trois coups de marteau et de perceuse plus tard, j'ai fait trois gros trous dans le fond de la boite et un sur le coté pour le cable :

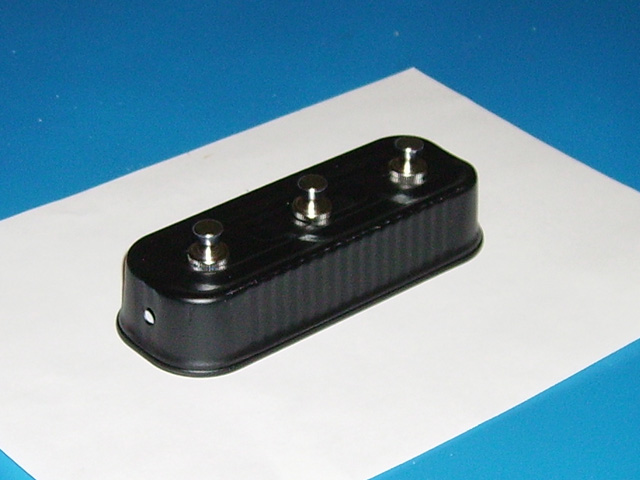

Après un coup de peinture pour le style, (une boite de maquereau sur scéne c'est pas le top
) :
Ensuite le calage des interrupteur, se fait sans problème :

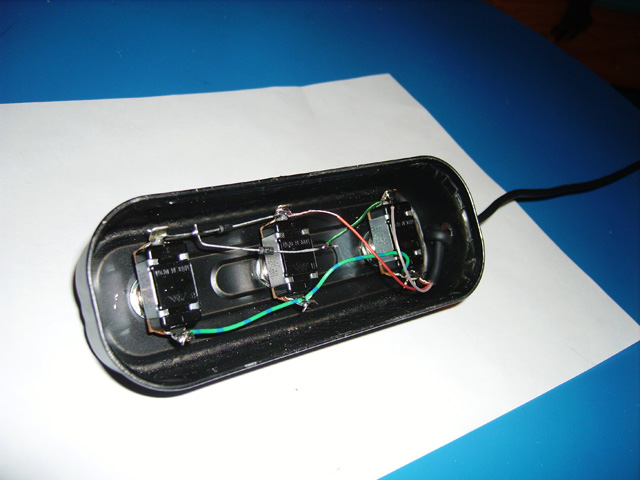

Et finalement, je regrette pas d'avoir été en STI génie électronique, même si la soudure à été faite de manière bien crassouse, ben ca passe...
Petite explication, les deux fils vert relient les trois interrupteur à la masse du cable stéréo, le rouge relie l'interrupteur pour l'auto-enregistrement avec le bout de la prise jack, et le blanc est relié a l'interrupteur vers le bas...
Et au final, ca marche du tonnerre, 18€20 de déboursé, pour en gros, une économie de 30 à 40€...
Du coup je peux changer de boucle en direct avec le pied, sans tourner le gros potard du milieu et activer l'auto-record (enregistrement de la boucle qui démarre uniquement quand ya du son) sans avoir a me baisser...
Et en plus, c'est bon le maquereau...
Commentaires
... tu pourrais pas en faire un pour mon sampleur aussi ?
héhé ... benJ on a bcp de trucs à se dire je crois ... muhahhahaha !
(ça sent le haricot... voir même le fennec...)
Yo! dès que j'ai du temps de libre, je m'y met! héhé, je suis bien content d'étre en STI aussi!
mouahaha!
bonjour. super ce plan de switch et j'ai une pedale behringer à 2 inters qui marche mais quelle est la valeurs et le type de diodes que tu utilises, j'ai vu qu'il y en a plein de modeles et je suis nul en electronique.merci et super video, des que je sais me servir mieux de ma jamman, je m'y mets
c'est des diodes de redressement de base de type 1N400.. quequchose, du moment qu'elles font passer le courant dans un seul sens c'est bon 8]
merci je vais voir dans un magasin d'electronique ils sauront bien me trouver un truc qui ressemble
notre site www.cocochung.com :stop:
:stop:
Super, je connaissais le schéma mais je ne comprenais pas tout : je n'aurais pas du faire Génie Méca
Pour répondre à frab (enfin à ceux qui liront) l'inter behringer il ne fait que décrémenter les n° de mémoire et changer de mode
Merci pour le tuto
super sympa le deal!!!!
Can i use this interrupteur?
http://banzaiamps.com/product.php?p...
Bonne question de Justez ce genre d'interrupteur convient -il ? g lu sur AF kil fallait du type "SPDT" Double Throw mais là c'est "SPST" Simple Throw je crois. quelle est la différence ? il semble que SPST ca a 2 pattes ce qui me semble plus simple pr le montage (nul en electro..) comme présenté ici contre 3 pattes pr SPDT ? Que choisir?? Help please! Merci et longue vie au Jamman
super ton tutoriel !
j'ai essayé et ça ne marche pas vraiment...
ça doit venir des diodes mais j'ia essayé diverses combinaisons sans succes.
est ce que les bagues de tes diodes sont dans le meme sens ? on ne voit pas bien sur la photo.
et question debile (mais je suis pas du tout electronicien) le tip est le cable vert, et le ring est le rouge, par conséquent la masse devrait etre en blanc.. or sur ta photo on voit que ton cable blanc n'est pas relié à la masse.... c'est parceque ton cable a differentes couleurs ou bien ?
bref si tu peux m'ecclairer.. voila un dessin de mon montage :
http:orangeproject.free.fr/shema-fs3x.jpg
Merci !
Faut pas faire attention au couleurs de câbles, j'ai pris des chutes donc bon... Fiez vous au schéma plus qu'au photos...
Sur ton schéma la masse est le fil vert pas le blanc., Sur mon montage, les fils vert et bleus relient les interrupteurs a la masse (sleeve) du jack. Et le fil blanc est relié au vert en haut ensuite
Les interrupteurs de ton schéma sont bizarres, on dirait des soleils
Sinon si tu as un multimètre, vérifie que les pattes des composants sont bien connectées...
En espérant que ça aide...
merci !
alors mes interrupteurs ressemblent à des soleils sur le dessin en effet ! c'est parce qu'ils ont 6 pattes. mais ce sont bien des fugitifs. et d'ailleurs quand je ne connecte que le fil rouge et la masse à un des switch, ça fonctionne comme ça devrait : ils se relèvent automatiquement (il faut cliquer pour activer le mode auto rec et recliquer pour le désactiver. et un clic = 1 incrémentations pour "up" / "down" )
je n'ai pas de multimetre sous la main hélas !
je vais essayer de faire une photo de mon montage calqué sur le tien éventuellement !
voila une photo :
http://orangeproject.free.fr/footsw...
en fait les deux inter S1 et S2 seuls (en supprimant S3 et les deux diodes) permettent les changement de preset. Je n'ai pas mis l'inter pour passer en auto rec.
Salut, j'ai moi zaussi confectionné un "fx " pour 5€ de matos (les switchs sont minuscules mais ça marche), j'avais pas pensé à la boîte de maquereaux mais j'ai découpé un habillage en plastique de bas de caisse sur une vieille mazda 626...question pratique, il vaut mieux positionner les switchs "décrément / incrément" aux extrémités de la boîte, c'est plus logique et sur scène, moins de risque d'erreur (surtout si vous chaussez du 48 !!!)
hello,
merci pour ce tuto que j'ai suivi à la lettre et big problem
quand je branche ma pédale bricolée il ne se passe rien
mais alors, rien de rien : les pédales et boutons de la jamman ne répondent plus non plus !
où ai-je foiré ?
merci de ton aide
jacq
merci
les diodes sont bien dans le bon sens
je vais démonter le tout et faire des essais séparément avec les interrupteurs (à l'aide de pinces croco pour les connections)
peut-être vais-je y trouver une réponse
ha oui, quand je ne mets le jack qu'à 1/2 dans la jamman, les pistes incrémentes en continu (comme avec un interrupteur on/off)
bon, ben problème résolu
cet enf..... de conn...... de M..... d'employé au magasin d'électro ne m'a pas vendu des intérrupteurs fugitifs !
malgré mon insistance très très forte
en fait, ces interrupteurs sont en mode on et se mettent en mode off quand on les appuie
du coup il y a sûrement court jus quand je les branche tous ensemble :((
ta géré mec, jvé testé sa ^^ sympa lidé dla boite de macro
Ciao!
dsl pour le double poste mai, sur le jack il ya 3 fils, la masse ok, et les deux autre vont sur le poin chaud, je suis pas très sur de mon coup là?
ahhh jack stereo dsl ^^
Super l'idée!Je reçois mon Jamman demain et je vais sans doute tenter de fabriquer cet engin (je ne sais meme pas à quoi sert une diode...) .Mais bon...Au cas ou, merci d'avance pour vos astuces supplémentaire.
Salut tous le monde, voila je me lance dans la constrution du fs3x.par contre je n'ai trouvé que des interrupteurs avec 3 pattes.est-ce que ça marche quand meme?et est-ce kon peu souder sur toutes les pattes? bon j'attends mon jack stereo et c'est parti!merci pour vos infos.
ciao
bon plus personne ne répond ici!!!
On ne voit pas de photo de ton branchement sur ta fiche jack. Où et comment branches tu tes 3 fils??
Merci bien pour ce petit post sympa. J'envisage de réaliser ce petit plus pour ma JamMan, seulement, comme je n'ai pas besoin de la fonction auto-rec je me demandais si c'était possible de réaliser un FS2x en quelque sorte. Pour cela j'avais dans l'idée de détourner un Footswitch dual et que je recablerais de sorte à pouvoir incrémenter ou décrémenter dans les loops.... Penses-tu que la chose soit réalisable ?
Normalement qui peut le plus, peut le moins... c'est ce qu'on dit hein ?!
merci.
